زهکشی و آب بندی پی سازه
گزارش کار شماره ۱۰۸: خدمات مشاورهای، تأمین مصالح و اجرای سیستم زهکشی و ایزولاسیون پروژه برلیان خزر
آدرس: مازندران، سلمان شهر بعد از برجهای عظیمزاده
کارفرما: بخش خصوصی
مشاور و طراح سیستم زهکشی و آب بندی: شرکت خاک سیال سازه سپنتا
مساحت زمین: حدود ۱۹۰۰۰ متر مربع
روش پایدارسازی: شمع بتنی سکانی
عمق گودبرداری: ۱۱- متر
روش آب بندی سازه زیرزمینی:
زهکشی دائم بوسیله چاههای نقطهای و زهکشی سطح کف تایپ سی به همراه آببندی چالههای آسانسورتایپ آ
مصالح مورد استفاده در طرح:
- ژئوتکستایل پروپیلن با وزن واحد سطح ۴۰۰ گرم جهت فیلتراسیون
- ژئوتکستایل نابافته پلیاستری با وزن واحد سطح ۳۰۰ گرم و ۵۰۰ گرم بهترتیب جهت جلوگیری از نفوذ دوغاب سیمان بتن مگر به داخل لایه شنی و محافظت از لایه ژئوممبران PVC
- ژئوتکستایل بافته پلیاستری دو سویه با مقاومت ۵۰ کیلو نیوتن بر متر
- ژئو ممبران پی وی سی با ضخامت ۲ میلیمتر
- واتر استاپ پی وی سی یک طرف تخت با عرض ۳۲ سانتیمتر و ضخامت ۴ میلیمتر
- پک تزریق پشتیبان
- شن ترکیبی بادامی و نخودی با قطر مؤثر ۱۶ الی ۱۹ میلیمتر

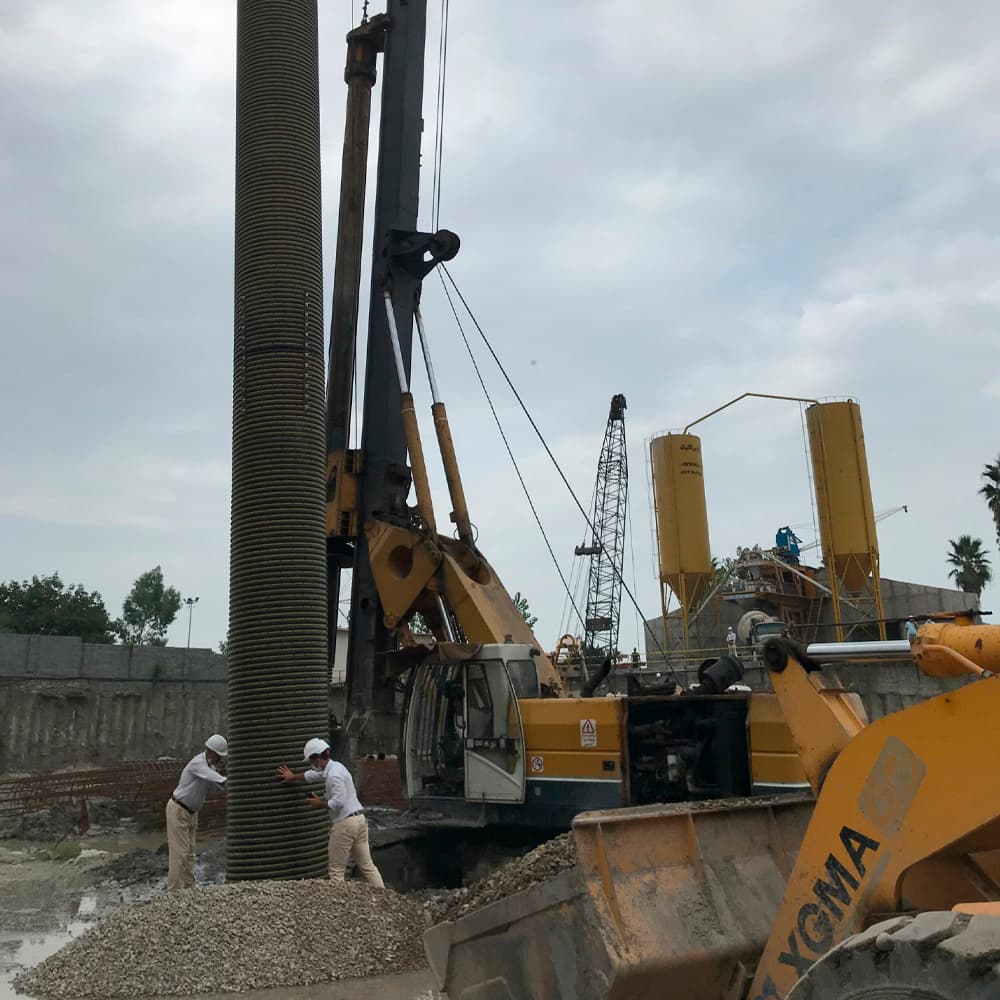

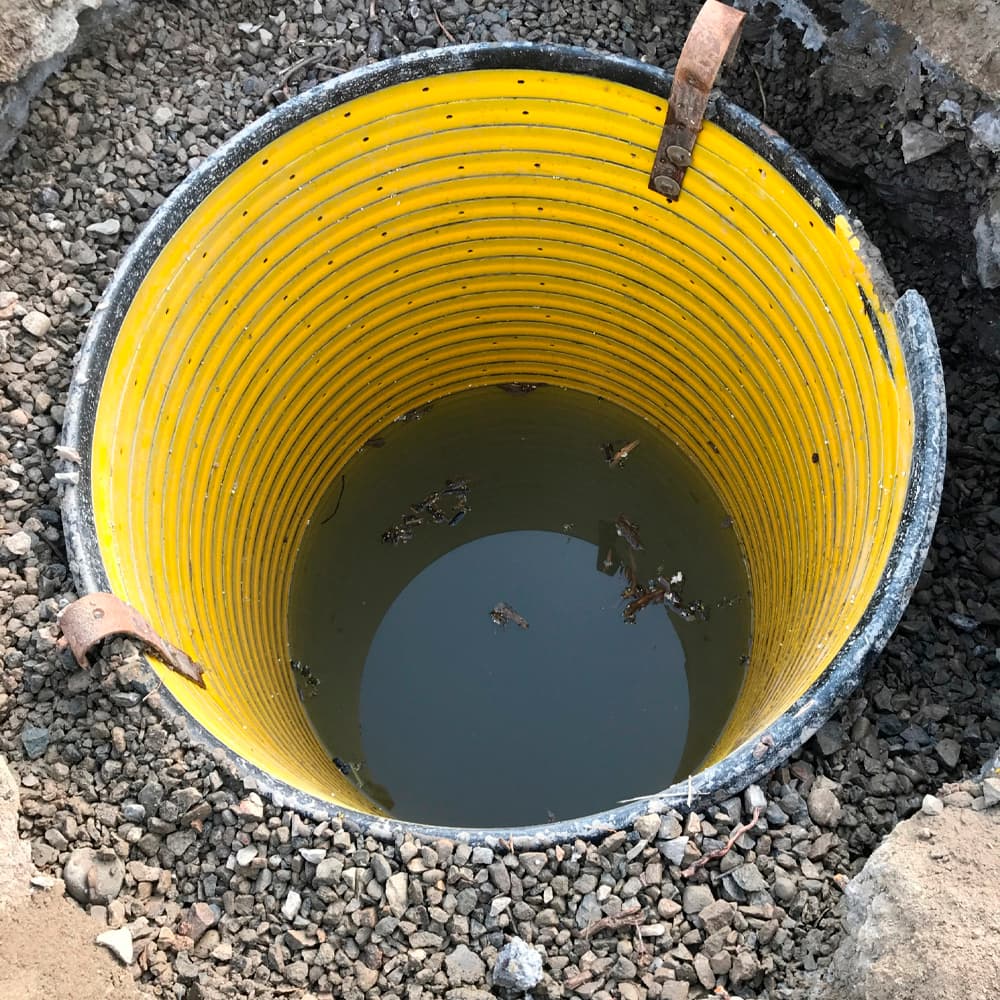

- لوله زهکش کاروگیت با قطر ۸ اینچ جهت بکارگیری در چاه و کانالهای زهکشی
زهکشی و آب بندی پی سازه
پروژه بریان خزر در منطقه سلمانشهر (متل قو) استان مازندران و به فاصله ۵۰ متری از دریای خزر واقع گردیده است. مساحت کل زمین پروژه در حدود نوزده هزار متر مربع شامل دو بخش ساختمان تجاری ۶ طبقه در ضلع شمال و برجهای دوقلو ۳۶ طبقه شامل ۲ طبقه زیرزمین در ضلع شمال میباشد. با توجه به قرارگیری محل ساختمان پروژه در خط ساحلی شمال و شرایط ژئوتکنیکی (جنس خاک ماسه لای دار اشباع) تا عمق ۴۰ متری هرگونه عملیات حفاری جهت زهکشی به دلیل ریزشی بودن خاک با مشکلات جدی روبرو خواهد بود. همچنین میزان دبی آب ورودی به سیستم زهکشی در این نوع از خاک که ضرایب گذردهی بالایی دارند که نسبت به عمق گودبرداری از یک رابطه غیرخطی نمایی تبعیت میکند و بعضاً در برخی مقاطع همچون چالههای آسانسور افزایش عمق از مقدار مشخص بدون اجرای المانهای پیشساخته غیرممکن خواهد بود. بدین منظور جهت تعیین میزان دقیق گذردهی آب، برآورد شعاع تأثیر و مقدار دبی آب خروجی جهت طراحی پمپ، آزمایشهای پمپاژ در ماسه و هد افتان و خیزان انجام پذیرفت و سیستم زهکشی موقت طراحی گردید. با اجرای چاههای موقت زهکشی تراز آب در قسمت کف گود کنترل شده و سیستم زهکشی دائم بصورت مرحلهای براساس ناحیهبندی اجرایی ارائه شده توسط کارفرما اجرا گردید. که در شکلهای زیر شرایط ایستایی آب قبل از اجرای سیستم زهکشی و بعد از اتمام آن نمایش داده شده است.
