زهکشی و آب بندی پی سازه

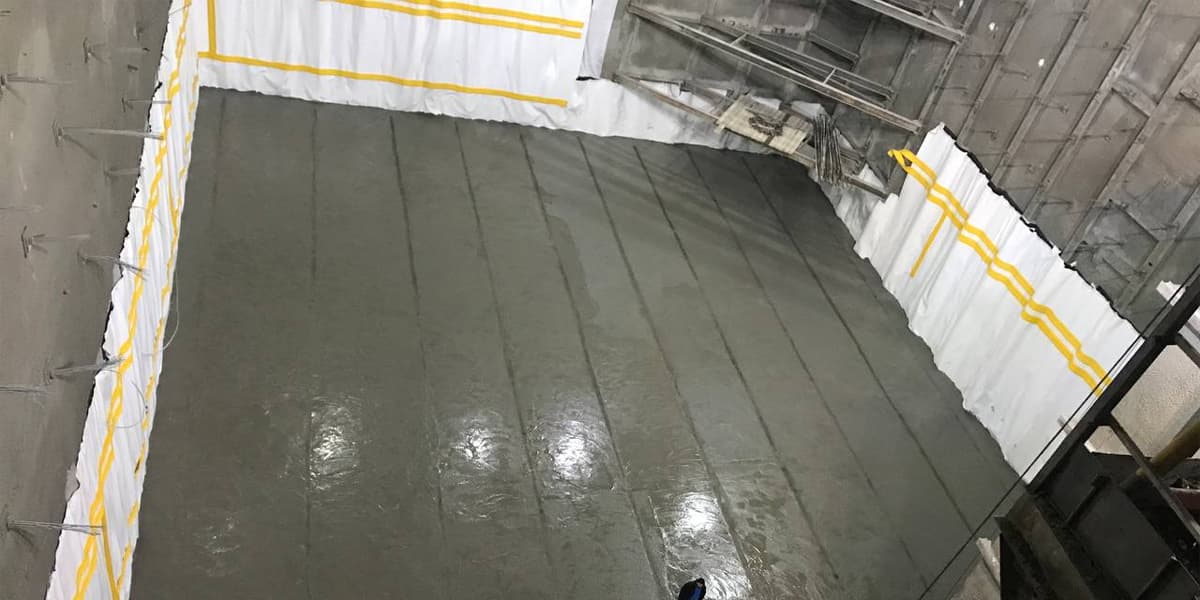

گزارش کار شماره 106: مشاوره، تأمین مصالح و اجرای عملیات زهکشی و ایزولاسیون پروژه ساختمان مرکزی شرکت هفت الماس (استیل البرز)
آدرس: خیابان ملاصدرا، بین اتوبان کردستان و شیراز
کارفرما: شرکت هفت الماس (استیل البرز)
پیمانکار آب بندی و زهکشی: شرکت خاک سیال سازه سپنتا
سیستم آب بندی و زهکشی: زهکشی بطنی چاه نقطهای و گالری به همراه زهکشی سطحی کف و دیوارها، آب بندی مخزنی سازه آب بند، و غشائ سازه ژئو ممبران پی وی سی به روش تفکیک سطوح وپشتیبانی تزریق .
تراز نهایی کف گود: 2/16- متر
تراز ایستابی آب: 18- متر
مساحت پروژه:1200 متر
روش پایدارسازی: نیلینگ، انکراژ و شمعهای فلزی و مهار متقابل
جنس خاک: GP–GC–SC
پروژه ساختمان مرکزی هفت الماس با کاربری اداری واقع در محدوده خیابان ملاصدرا بین اتوبان کردستان و خیابان شیراز با مساحت تقریبی 1200 متر مربع شامل شش طبقه زیر زمین، یک طبقه همکف و6 طبقه بالاتر از سطح زمین بوده که عمق نهایی کف گود آن معادل 21/6متر میباشد.پس از برسی ها از محل سایت اجرای سازه عوامل موثر بر طراحی سیستم ایزولاسیون به شرح زیر بوده است :
زهکشی و آب بندی پی سازه
1) تراز آب زیرزمینی: با توجه به ارتفاع تقریبی ۱۷ متری تراز ایستابی آب پشت دیوارهای حائل بر اساس آییننامه BS8102:2022 ساختمان باید دریکی از شرایط:
الف) زهکشی شده ویا ب) آب بند شده بصورت مخزنی
طراحی میگردید.لذا باتوجه به حساسیت زیاد کارفرمای محترم پروژه هردو گزینه بصورت همزمان در دستور کار طراحی و اجرا قرار گرفت

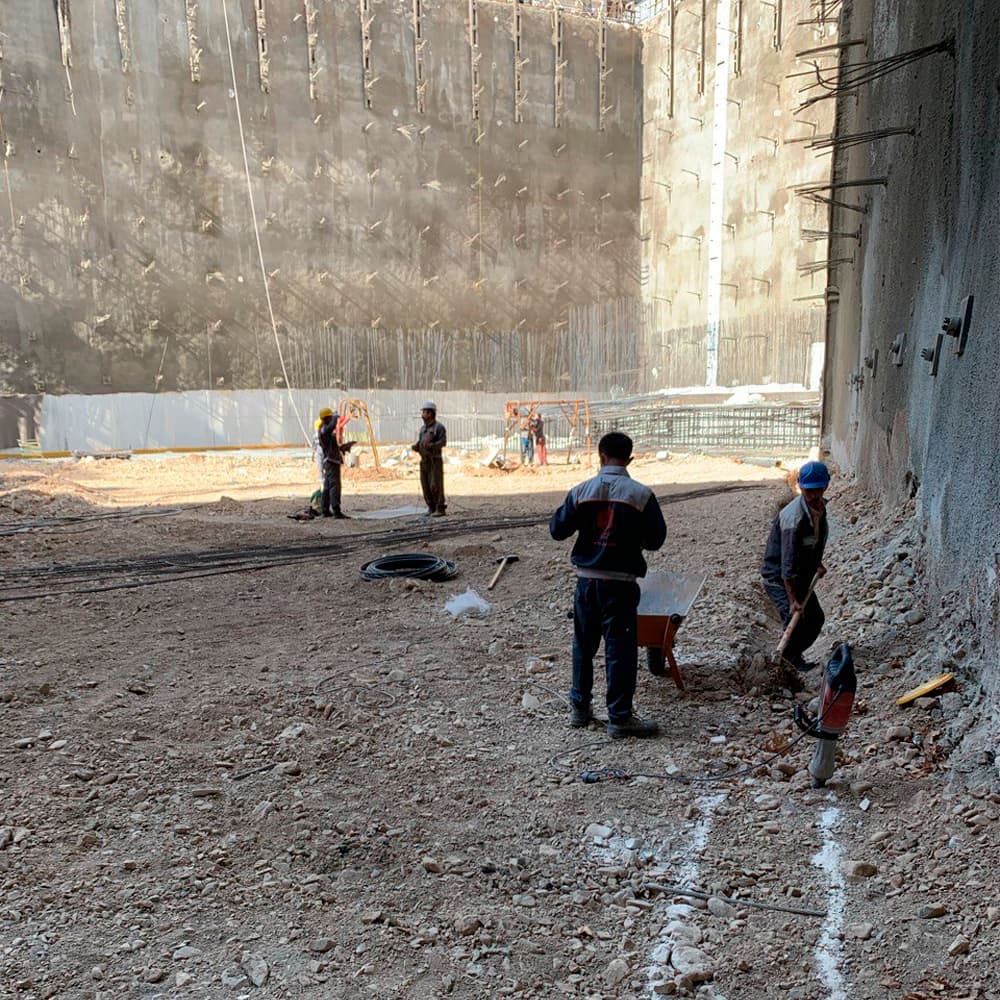

2) جنس خاک: جنس خاک محل ساختمان عمدتاً از نوع درشت دانه GP و GW (شن خوب و بد دانه بندی شده) بوده که میان لایه های رس دار در اعماق بیشتر از ۱۷ متری مشهود بوده است. لذا در طراحی ها از چاههای نقطه ای جهت پایین آوردن تراز آب و گالری زهکش به منظور متمرکز نمودن سیستم زهکشی بهره برده شده است. همچنین جهت کنترل تراوشات دیواره ها و بهبود عملکرد کلی سیستم، از روش زهکشی سطحی شامل کانال زهکش و زهکش پیش ساخته حفره دار پلیمری در قسمت کف و دیواره ها نیز استفاده شده است.

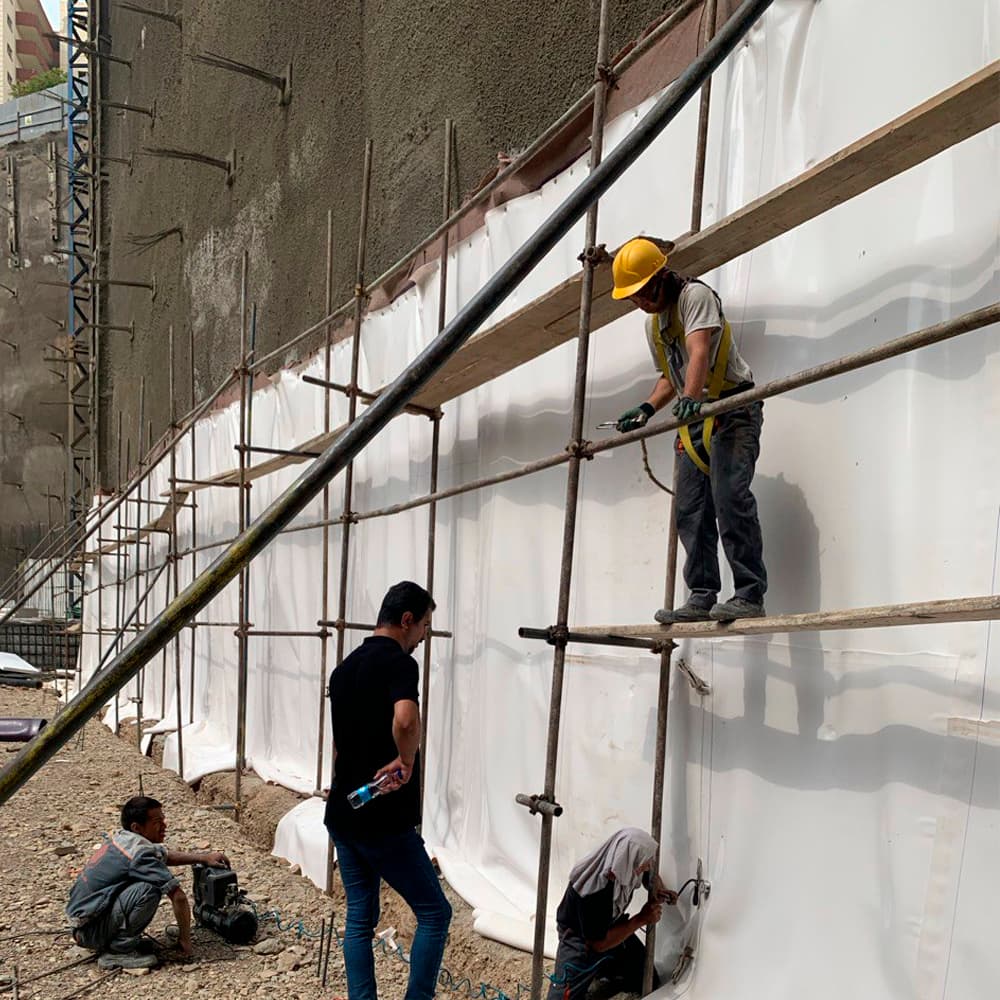

3) روش پایدارسازی: در پایداری این پروژه از انکراژ در ضلع غربی، شمعهای فلزی پشتبنددار به همراه انکراژ در اضلاع شرقی، شمال و جنوبی و مهار متقابل در کنج شمال شرقی بهره برده شده است. پیچیدگی ناشی از وجود شمعهای فلزی با توجه به ایجاد برجستگی زیاد روی دیوارهها چالشهایی را در زمان اجرای غشا سازههای ژئوممبران پی وی سی به دلیل الزامات آمادهسازی بستر براساس آیین نامه به وجود میآورد. همچنین مهار متقابل در ناحیه شمال شرقی به جهت سهولت در اجرا بصورت مرحلهای پیچیده گردید.

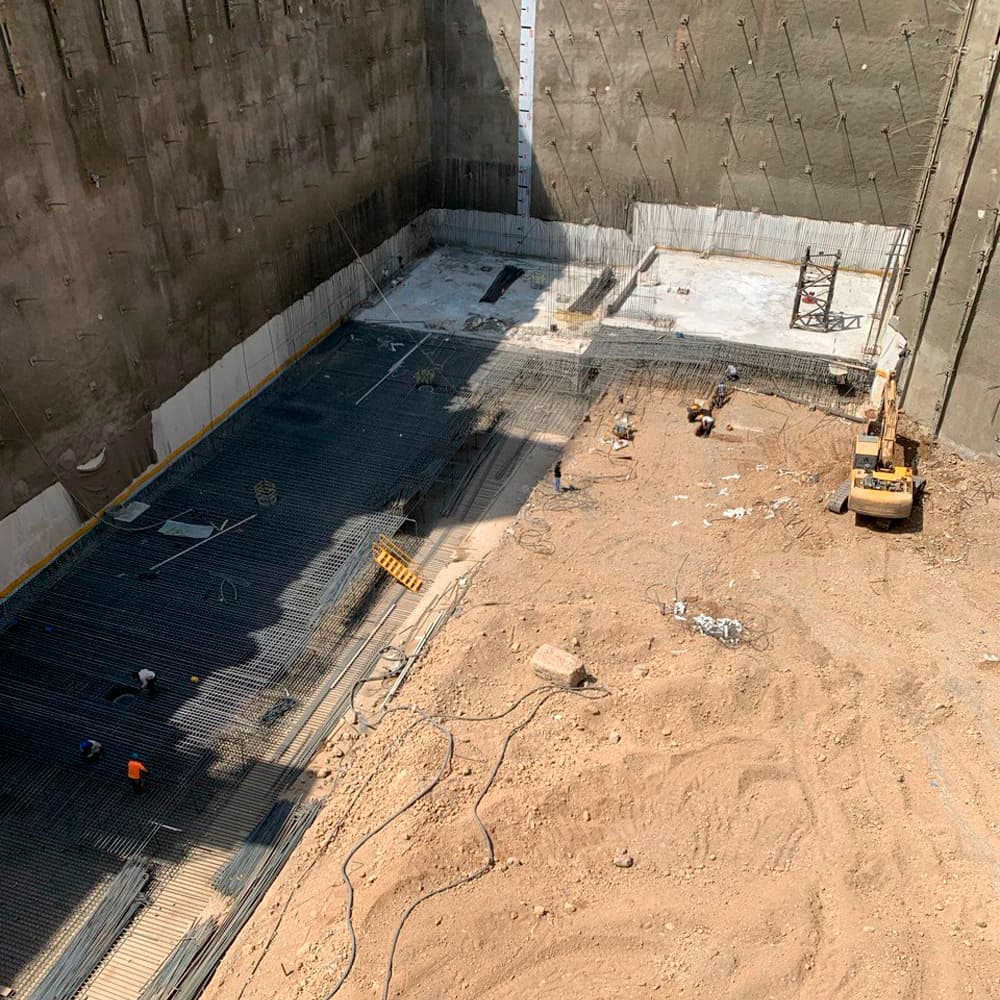

4) سازه اصلی: سازه اصلی پروژه شامل یک فونداسیون رادیه به ضخامت ۲/۲ متر و سازه اسکلت بتنی که در قسمت زیرزمین با دیوار حائل پیوسته احاطه گردیده میباشد.
در این پروژه با همکاری بسیار خوب کارفرما فونداسیون بصورت کاملاً یکپارچه و بدون درز سرد اجرا گردیده و با در اختیار قرار گرفتن اطلاعات سازهای دیوارهای حائل، با درنظرگرفتن اضافه بار ناشی از فشار هیدرواستاتیک مورد طراحی مجدد قرارگرفته و مباحث مربوط به کنترل ترک نیز طبق استاندارد
ACI در آن لحاظ گردید.
5) روش ایزولاسون سازه زیر زمینی : در این پروژه به دلیل حساسیت شدید کارفرما محترم و وجود تراز ایستایی آب هر دو روش زهکشی دائم و آببندی مخزنی شامل سازه آببند و غشاء ساز ژئوممبران به روش تفکیک سطوح با پشتیبانی تزریق بصورت کامل طراحی و اجرا گردید که توضیحات مربوط به طراحی بیشتر ایزولاسیون در سازههای زیرزمینی براساس آیین نامه BS8102:2022 را میتوان در وبسایت این شرکت به آدرس www.sepantagroup.org مشاهده نمایید.
