زهکشی و آببندی پی سازه
گزارش کار شماره:117 خدمات تامین مصالح و اجراى سیستم آب بندى پروژه مجتمع مسکونى پیاله
آدرس: تهران-نیاوران-خیابان همایون-کوچه بن بست پیاله-پلاك ثبتى 790/15/2
کارفرما: گروه برلیان(مهندس دین پژوه)
مشاور اصلى پروژه و پیمانکار مجرى عایق: شرکت خاك سیال سازه سپنتا
پیمانکار پایدارسازى و گودبردارى: شرکت فرابناسازان
مساحت زمین پروژه 1000: مترمربع
عمق نهایى گودبردارى: 25 متر
تراز آب زیرزمینى: 16 متر
نوع اسکلت: بتنى
روش پایدارسازى: نیلینگ،سولجر،سازه نگهبان ، TopDown
جنس بستر فوندانسیون :piece of rock
زهکشی و آب بندی پی سازه
روش ایزولاسیون:
1- زهکشى سطحى و بطنى شامل گالرى محیطى و چاه هاى نقطه اى
2- آب بندى مخزنى شامل سازه آب بندى به همراه غشاء ژئوممبران به روش تفکیک سطحى
شرح فعالیت

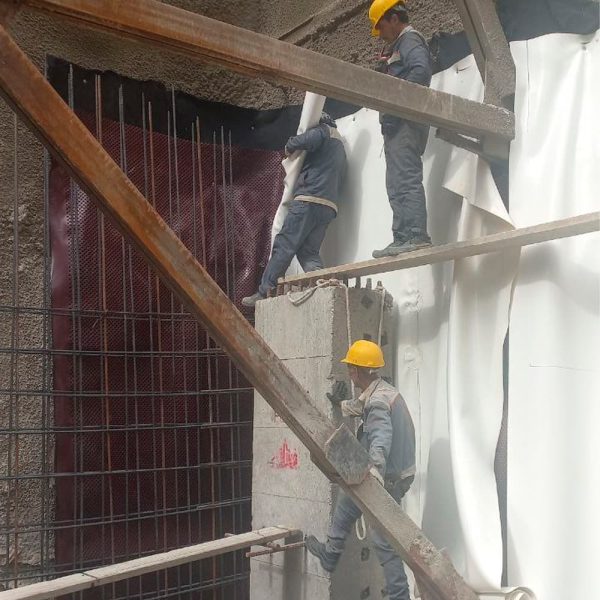

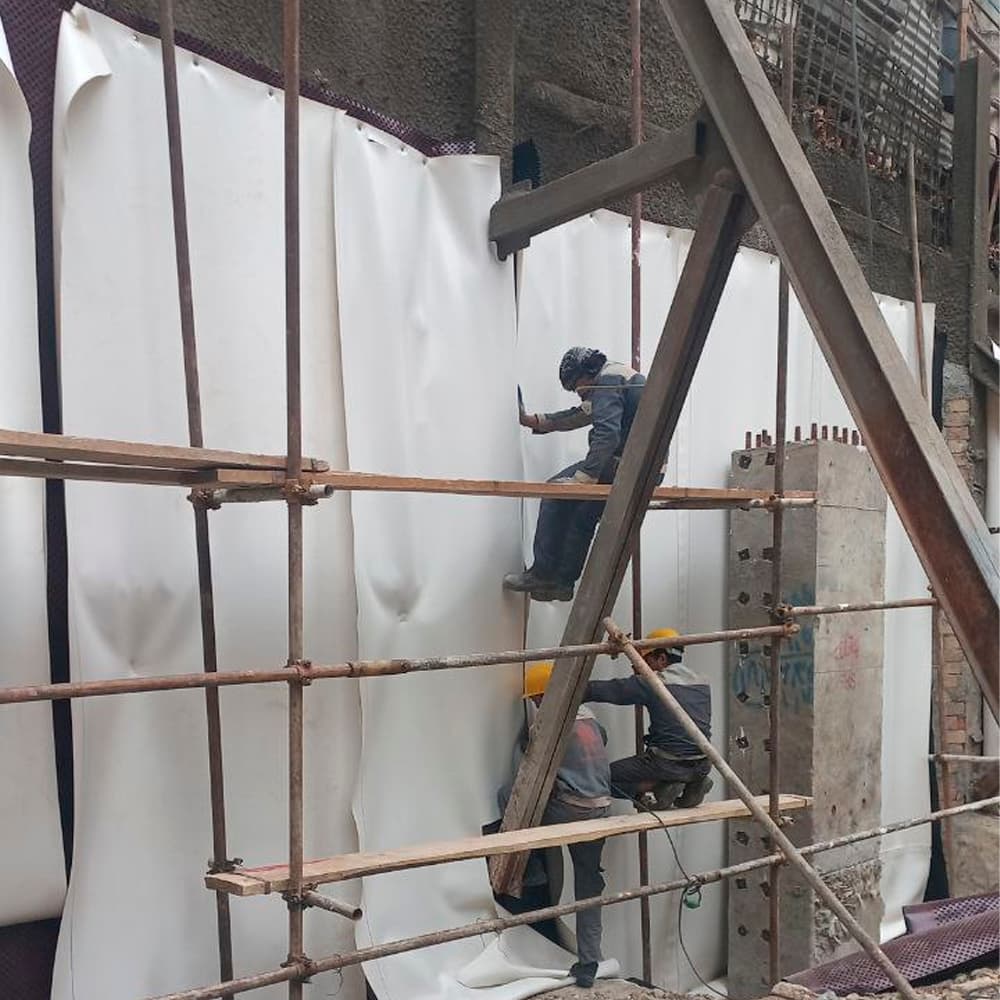

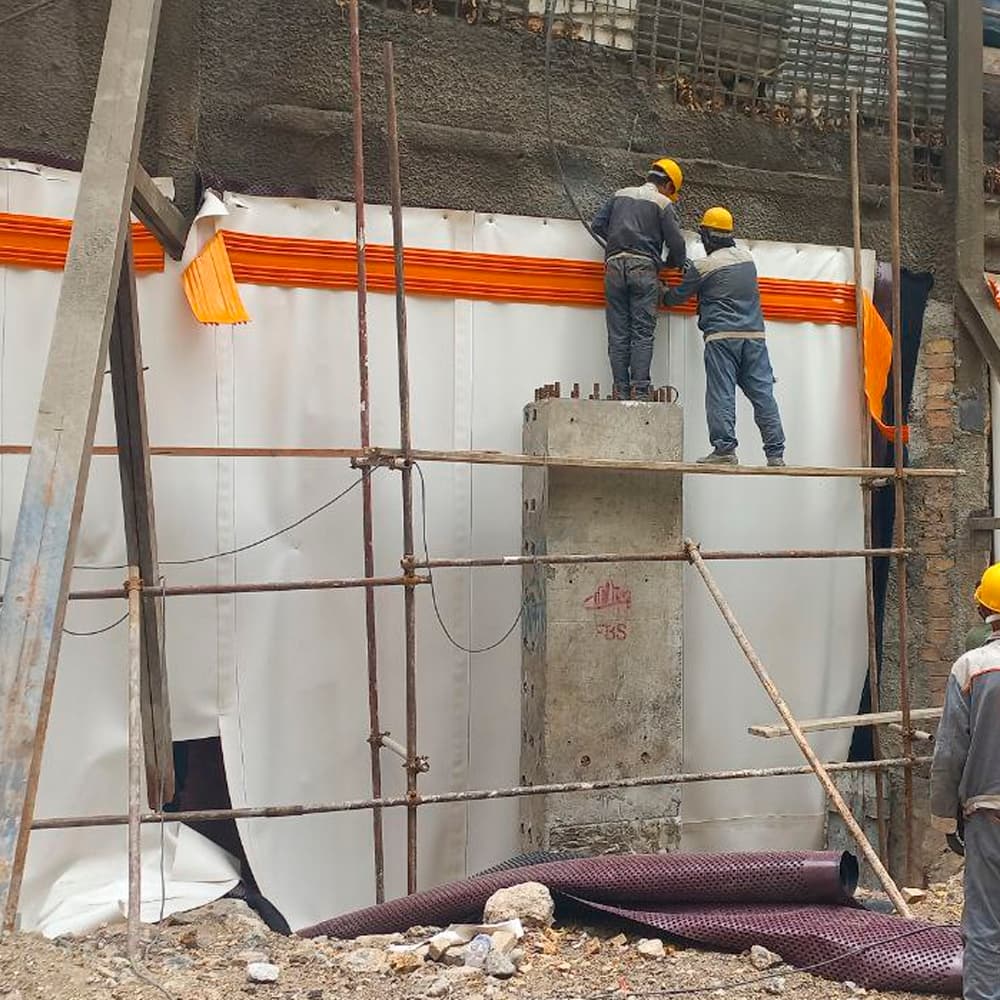

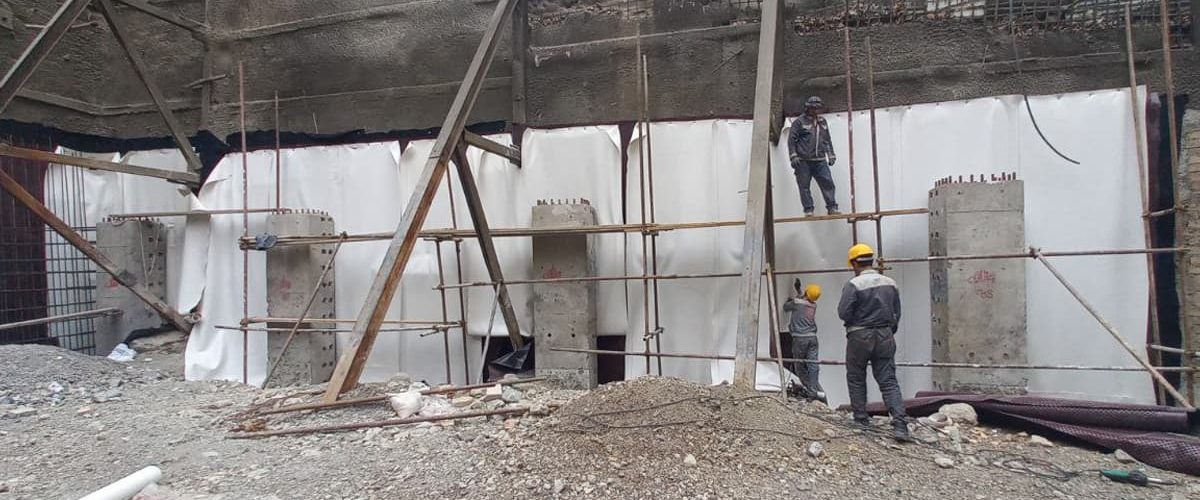

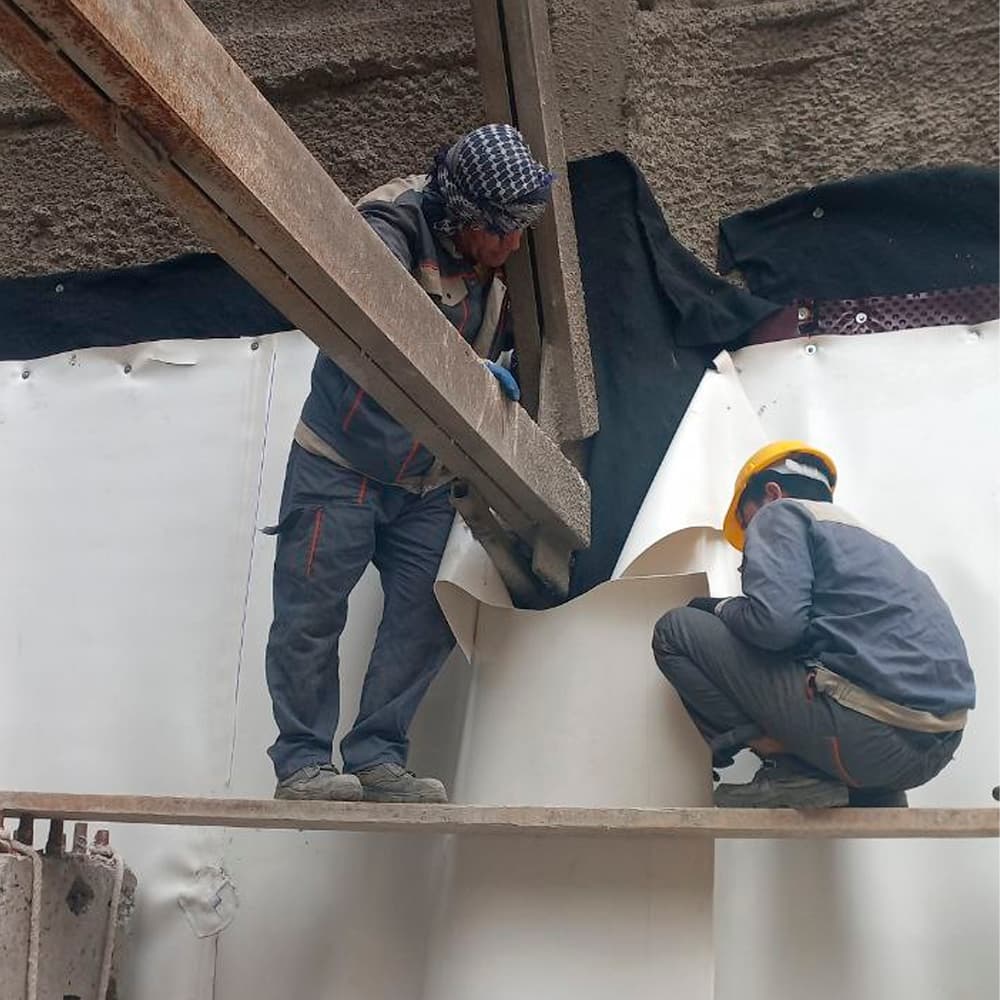

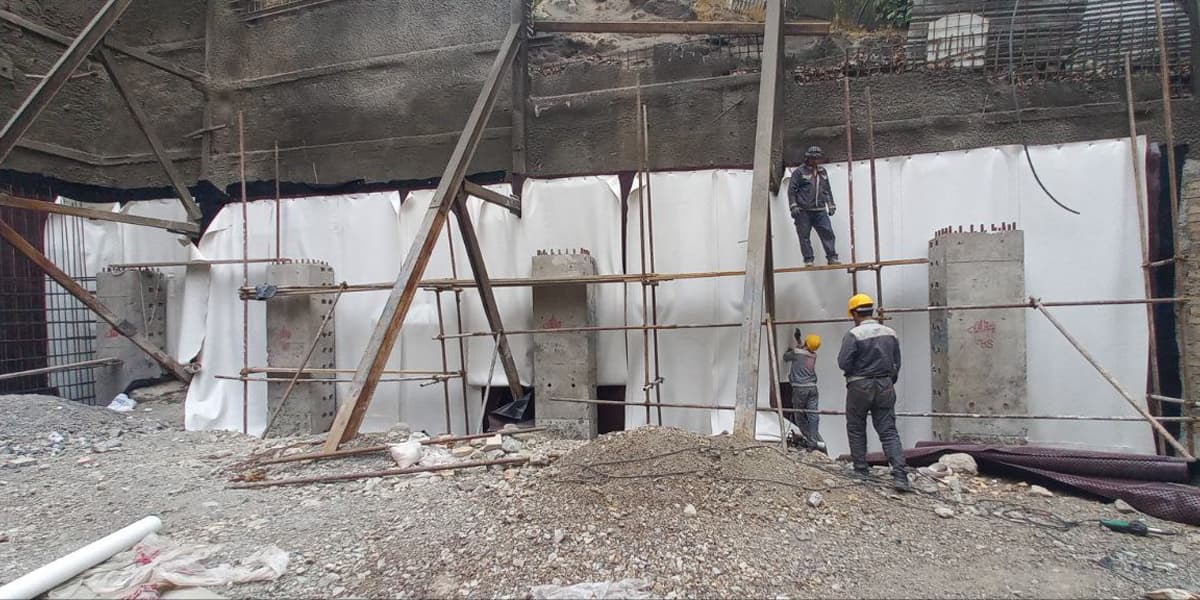

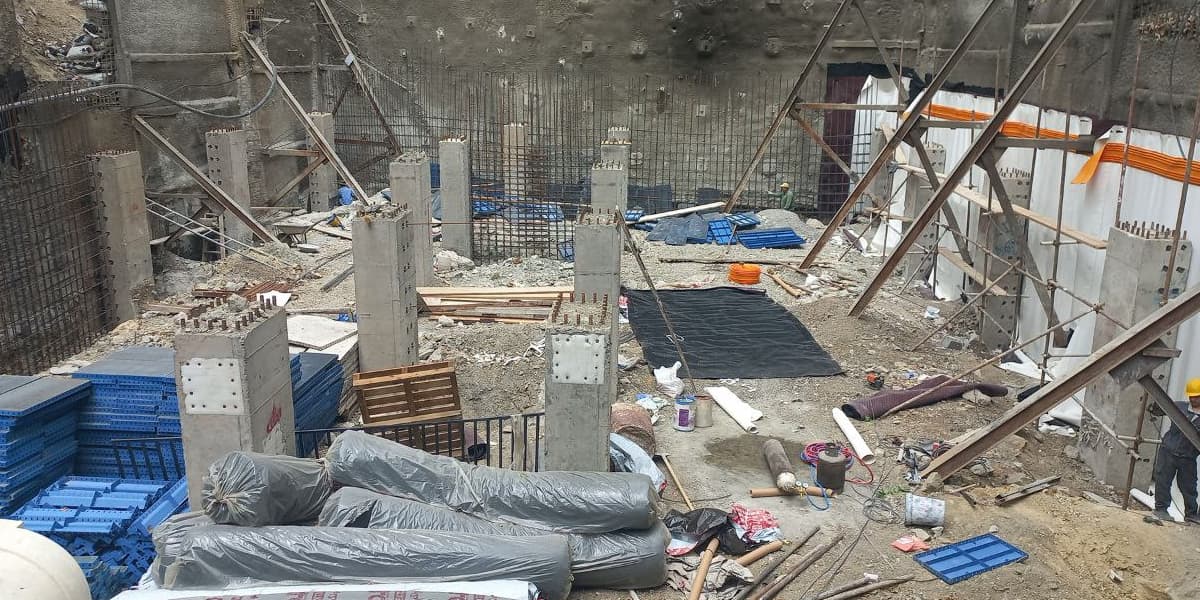

در این پروژه با توجه به قرار گرفتن سطح آب زیرزمینی بالاتر از سطح فونداسیون پس از اجرای مراحل زهکشی و استخراج آب زیرزمینی و هدایت جریان به خارج از سازه اجرای عایق جداره ابتدا توسط لایه محافظ تکستایل و پس از آن لایه زهکش پلیمری حفره دار و لایه PVC کار گردید و از آنجاییکه روش ساخت تاپ داون هست جداره سازه تا ارتفاع نهایی بستر زیر فونداسیون ادامه می یابد و پس از آن جهت یکپارچه سازی کف و جداره به ژئوتکستایل و دیمپل شیتنی که در کف کار می شود متصل می گردد. یکی از نکات حائز اهمیت در این پروژه وجود جداره برم خاک است و نیز به دلیل وجود ریشه درختان امکان مشو شات ریزی جداره وجود نداشت به همین دلیل از عایق ژئوتکست در لایه ابتدایی استفاده می گردد. لازم به ذکر است طراحی درزهای سرد اجرایی به صورت آب بند و نهایتا با اجرای یک لایه غشاء ساز ژئوممبران PVC با ضخامت ۲ میلیمتر و به روش تفکیک سطوح سیستم ایزولاسیون پروژه تکمیل میگردد. جهت دستیابی به توضیحات تکمیلی می توانید از وبسایت شرکت به آدرس www.sepantagroup.org بازدید فرمایید .
